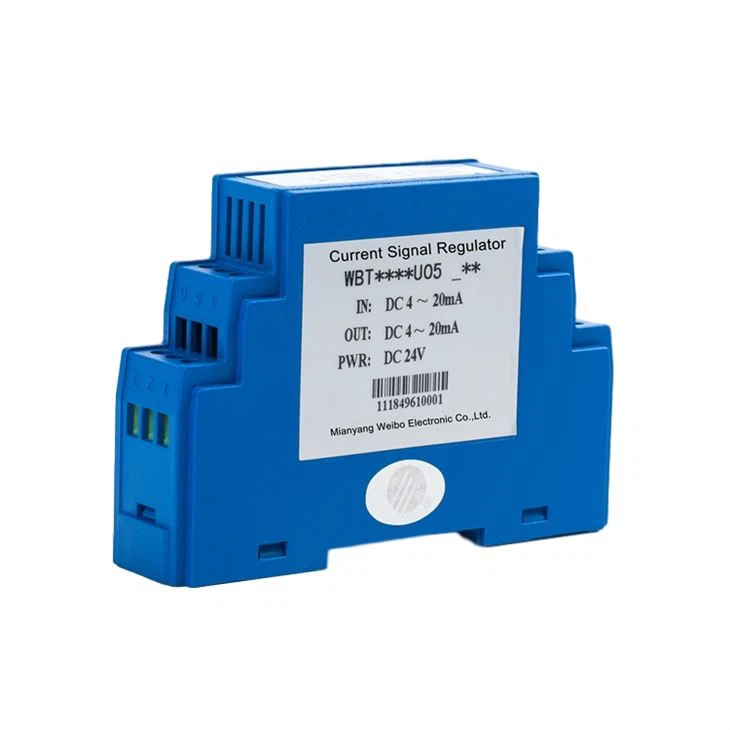

WBT2C4CU05 2 kanalli 4mA ～ 20mA doimiy oqim signallarini ajratish va uzatish uchun chiziqli fotoelektrik izolyatsiya texnologiyasidan foydalanadi. Ushbu mahsulot mustaqil ikki tomonlama uch izolyatsiyali mahsulotdir, ya'ni har bir kanalning kirish, chiqish va yordamchi quvvat manbai bir-biridan elektr izolyatsiya qilingan. Ushbu mahsulot yuqori aniqlik, yuqori izolyatsiya, past drift va kam quvvat sarfi xususiyatlariga ega. Datchiklar yoki hisoblagichlarning signal uzatish jarayonida umumiy rejimdagi shovqinlarni echib oling, tarqalib ketgan to'plangan signallarning uzoq uzatish masofasidan kelib chiqadigan er osti halqali shovqinini va kuchli elektr shovqinlarini engib chiqing, ayniqsa elektr izolyatsiyasini talab qiladigan datchiklar / transmitterlar va hisoblagichlar bilan ishlashga yaroqli.
Regulyatorning ulanish sxemasi:
Afzalliklari:
Kuchli ortiqcha yuk qobiliyati, yuqori ishonchlilik, tezkor javob, yuqori aniqlik.
Ilovalar:
AC quvvatni taqsimlash tizimi: elektr energiyasini taqsimlovchi shkaf, temir yo'l elektr ta'minoti;
Signalni kuzatish: filaman o'rni uchun AC oqimini kuzatish, dvigatel uchun kirish signalini kuzatish va boshqalar.
Issiq teglar: 2 kanal 4 ~ 20mA standart signal konditsioneri, Xitoy, etkazib beruvchilar, zavod, narx
1. Kirish: ikki kanalli DC 4mA ～ 20mA;
2. Chiqish: ikki kanalli shahar 4mA ～ 20mA;
3. Aniqlik: 0,2 sinf;
4. Ekvivalent kirish empedansi: taxminan 250Ω;
5. Chiziqli diapazon: 0% ～ 120% nominal kirish;
6. Javob berish vaqti: 120ms;
7. Haddan tashqari yuk hajmi: nominal kirish oqimidan 2 baravar ko'p, 5 soniya davom etadi;
8. Yordamchi quvvat manbai: shahar 24V;
9. Sokin oqim: 50mA;
10. Izolyatsiyaga chidamli kuchlanish: ＞ DC 1kV, kirish, chiqish va quvvat manbai orasida 1 min
11. Chiqish to'lqini:<>
12. Haroratning o'zgarishi: 150 × 10-6 / ℃;
13. Atrof muhit harorati: Tijorat darajasi: 0 "50",
Sanoat darajasi: -25 "70".
